1-3GHz 50 W laajakaistainen tehovahvistinmoduuli RF PA Class AB
1-3GHz 50W laajakaistatehovahvistinmoduuli RF PA-luokan AB - korkea-laajakaistainen RF-tehovahvistin 50 W (47-48 dBm) lähdöllä, 1-3 GHz taajuusalue, AB-luokan rakenne sisäänrakennetuilla suojausjärjestelmillä testauslaitteita varten.
Yleiskatsaus

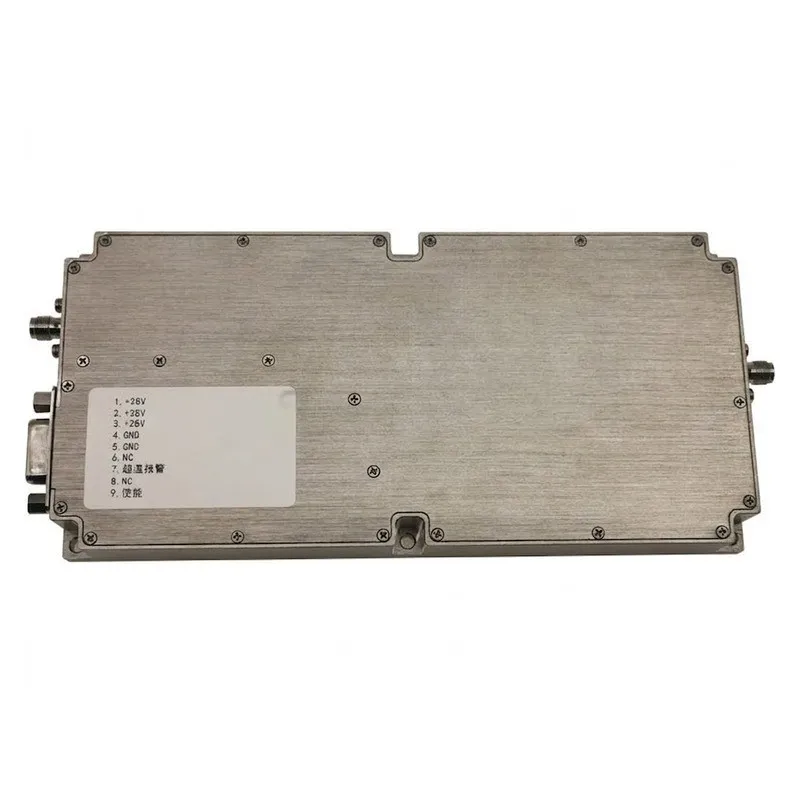

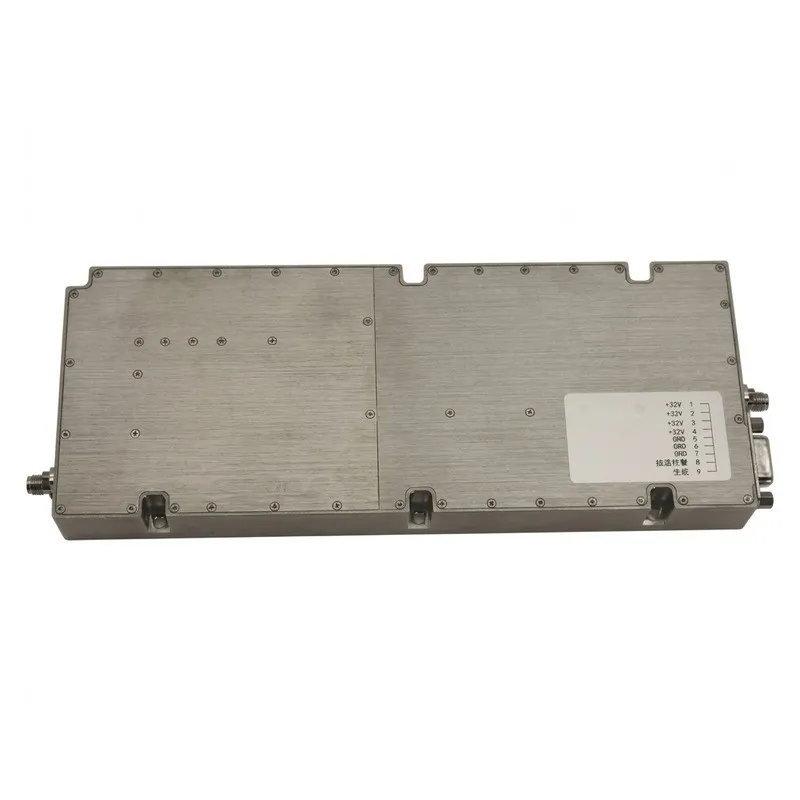

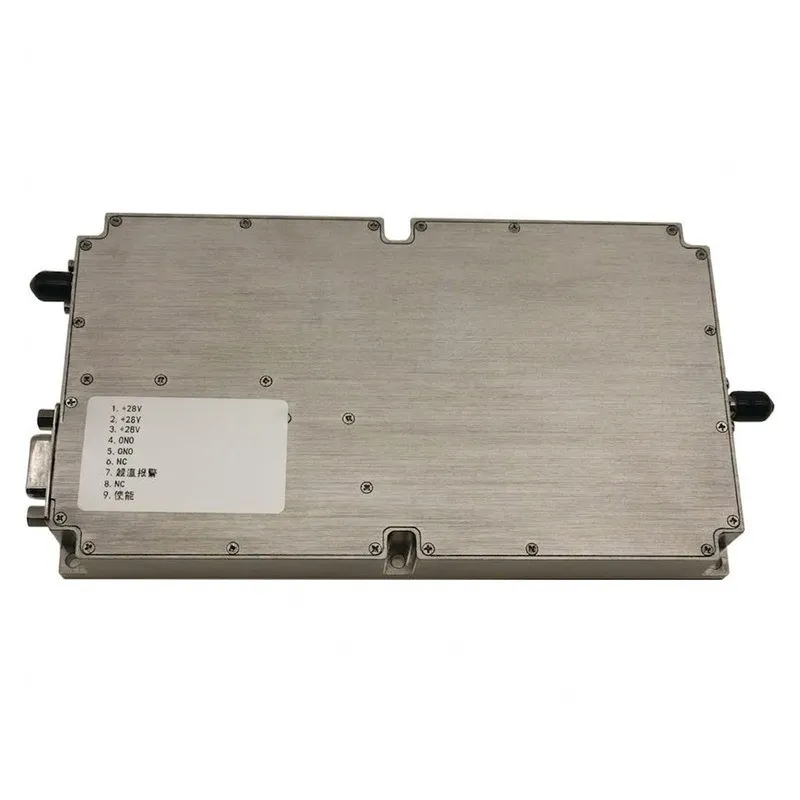

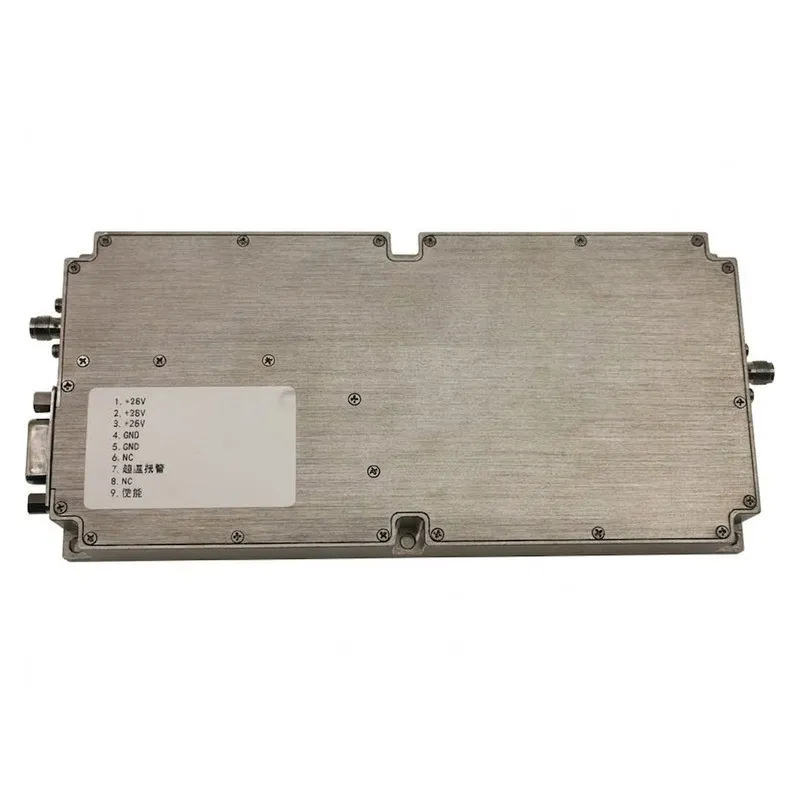

PA1G3G-50W on tehokas-laajakaistainen tehovahvistin, joka toimii 1–3 GHz:n taajuusalueella 50 W:n jatkuvan aallon lähtöteholla. Tämä vahvistin, jossa on AB-luokan rakenne ja sisäänrakennetut suojapiirit, tarjoaa poikkeuksellisen luotettavuuden vaativiin RF-sovelluksiin.
Tärkeimmät ominaisuudet
- Laajakaistatoiminta: 1-3 GHz taajuusalue
- Suuri lähtöteho: 50 W (47-48 dBm)
- Suuri vahvistus: tyypillinen 47-50 dB
- Luokan AB lineaarinen rakenne
- Sisäänrakennetut
- 50 ohmin tulo/lähtöimpedanssi

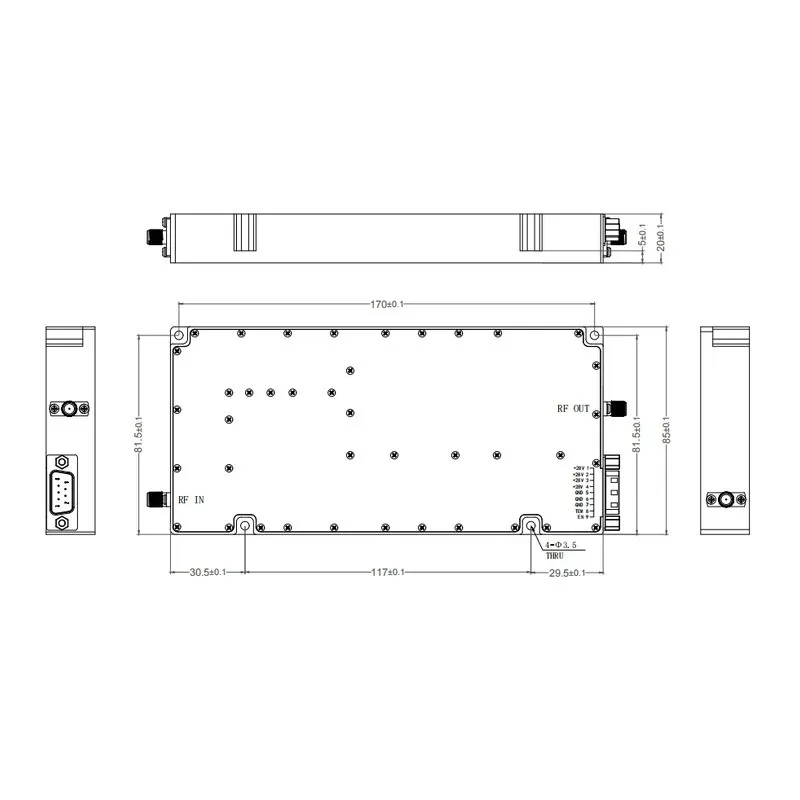

- Kompakti koko: 170 x 81,5 x 20 mm
- SMA-Naaraspuoliset RF-liittimet
Tekniset tiedot
| Parametri | Arvo |
|---|---|
| Malli | PA1G3G-50W |
| Taajuusalue | 1-3 GHz |
| Lähtöteho (CW) | 50W / 47-48 dBm |
| P1dB | 46 dBm |
| Saada | 47-50 dB |
| Hanki tasaisuus | ±2 dB (±3 max) |
| Syötä VSWR | < 1.5:1 |
| Syöttöjännite | 26-30 VDC |
| Mitat | 170 x 81,5 x 20 mm |
| RF-liittimet | SMA-nainen |
| DC-liitäntä | D-SUB 9-nastainen |
| Paino | 540g |
| Käyttölämpötila | -30 astetta +70 asteeseen |
Sovellukset
- Testauslaitteet
- Viestintäjärjestelmät
- Elektroninen sodankäynti
- Signaalinkäsittely
- Laboratoriotaajuustestaus
